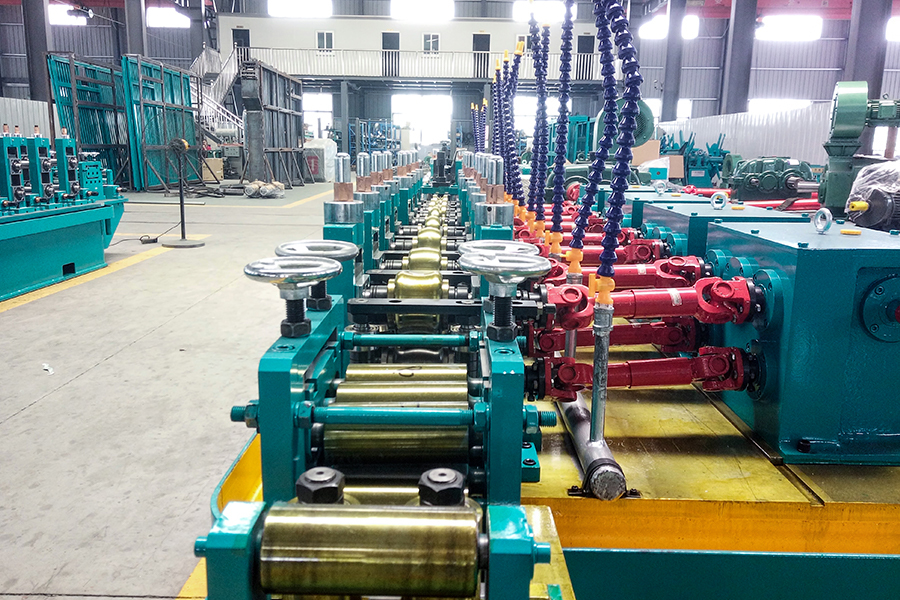

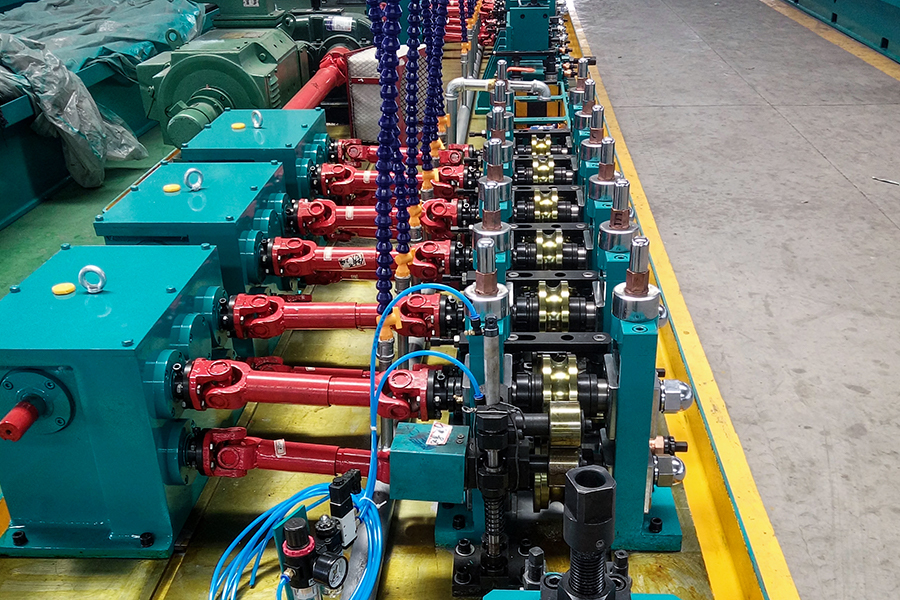

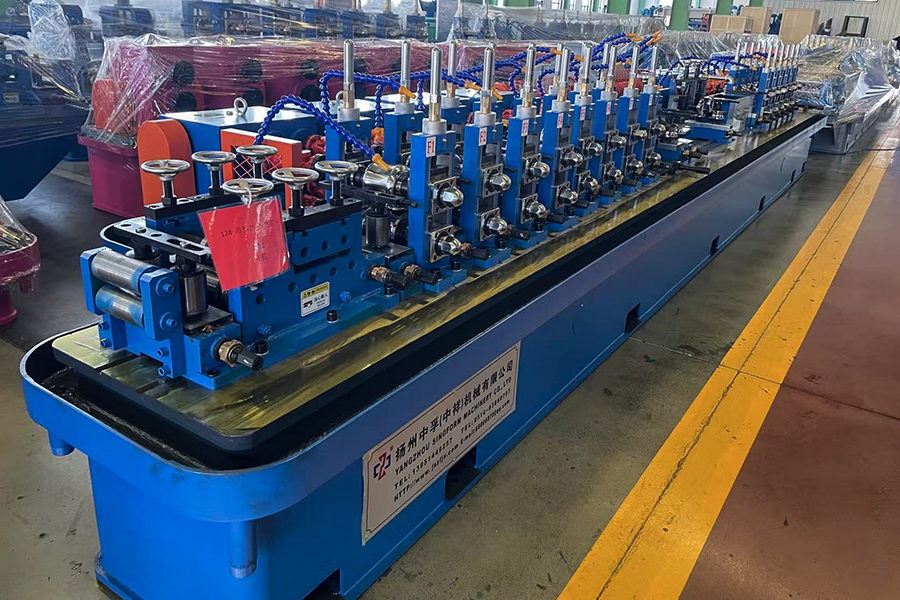

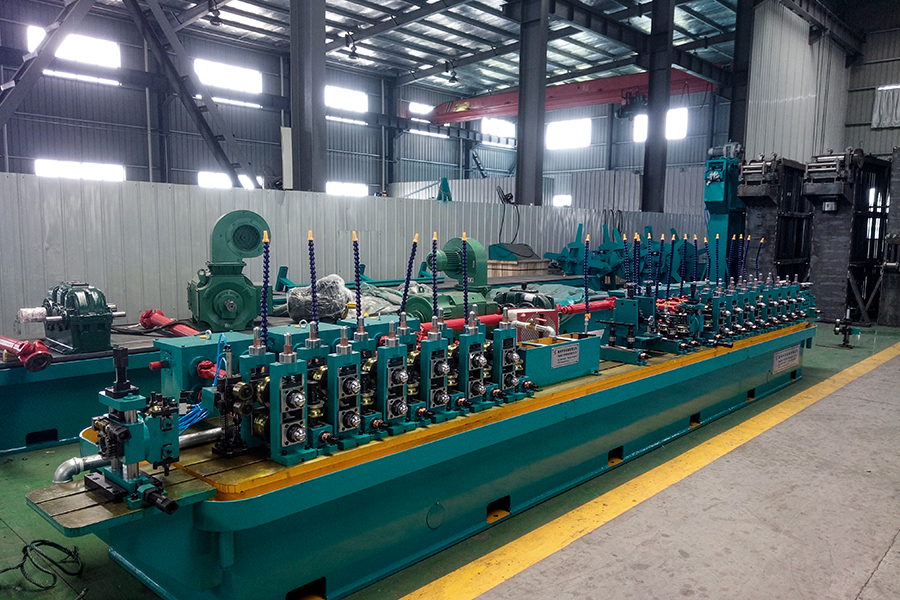

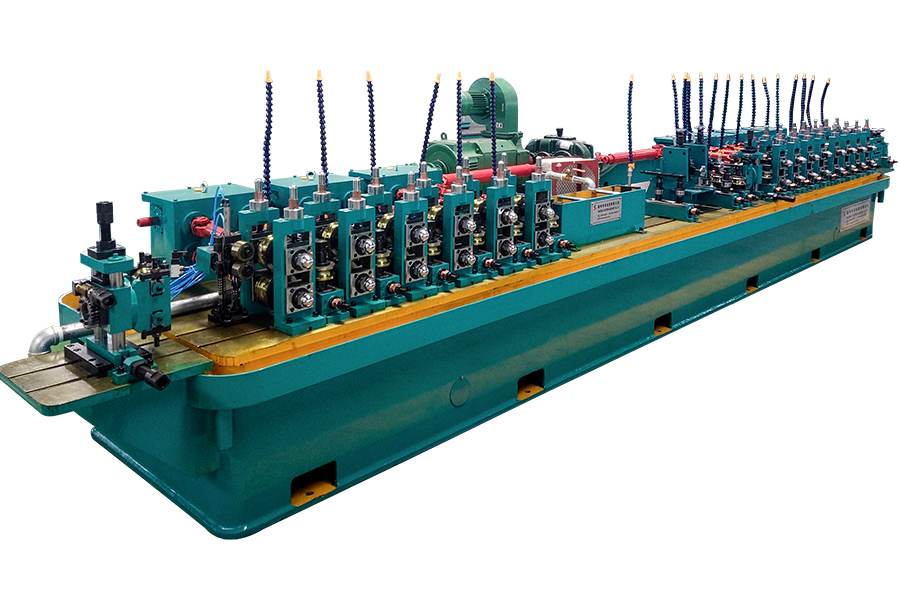

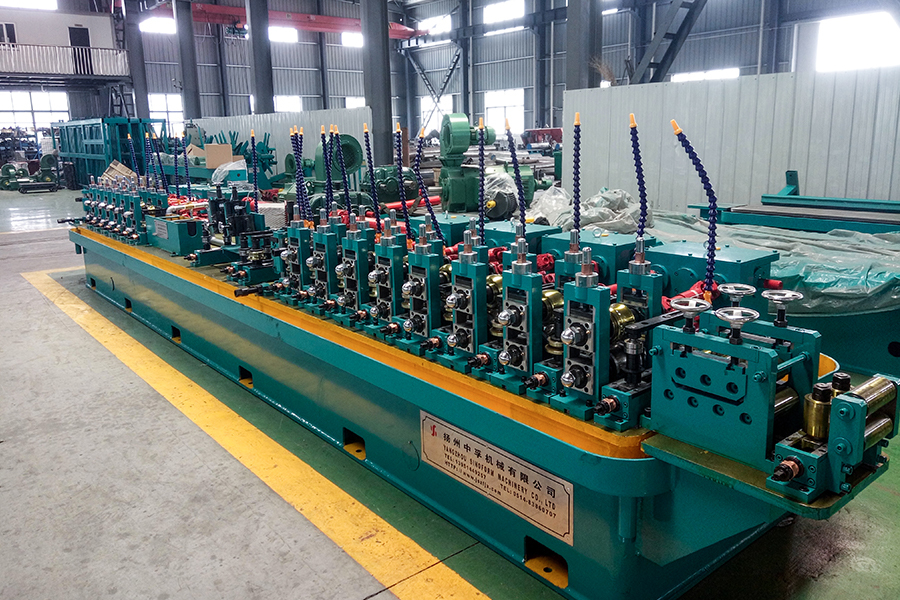

Talian Kilang Tiub HF Ketepatan Tinggi HG25

Prestasi teknikal utama dan penerangan terperinci barisan pengeluaran

Model mesin Julat pengeluaran Julat ketebalan dinding Kelajuan pengilangan Kuasa frekuensi tinggi
HG25 Φ8~Φ32 mm δ0.4~1.3 mm 20~120 100KW
□6×6~25×25 □δ≤1.0mm
SEBELUM: Talian Kilang Tiub HG50 ERW Seterusnya: Mesin Pembuat Paip Ketepatan Tinggi HG16

1. Keperluan bengkel

item Parameter Teguran
Arah suapan Kemasukan kiri atau kanan (bergantung pada susun atur proses bengkel pelanggan) Menghadapi peralatan, arah kemasukan bahan mentah
Jumlah kuasa peralatan Kira-kira 180KW
Standard voltan bekalan kuasa 380V/50HZ; Sistem empat wayar tiga fasa Kabinet pengedaran voltan rendah, kabel, disediakan sendiri oleh pelanggan
Kawasan peralatan dilindungi L30-35M×W 4.5M Mengikut susun atur peralatan
Kawasan mesin kimpalan frekuensi tinggi dilindungi L6M×W 3M×H 2.8M
Bekalan air (kitar semula) Satu kolam penyejuk: 20m³; Satu set pam tekanan tinggi. Sebagai alternatif, pembekal boleh memberikan pembeli lukisan kilang, dan berdasarkan lukisan itu, buat pelan susun atur laluan air. Pelanggan menyediakan sendiri kolam air, pam air, sistem paip dan menara penyejuk
Bekalan udara Pemampat udara: satu set 1.6m³untuk paip keluli biasa; jika paip Bergalvani memerlukan 3.5m³ Pelanggan menyediakan sendiri pemampat udara, tangki simpanan udara dan saluran paip
Peralatan mengangkat Pesawat 5~10Tan: dua set Pelanggan menyediakan sendiri
Bahagian boleh guna biasa （1）Pisau pencakar
（2）Bilah gergaji
（3）Ferit
（4）Gegelung aruhan (Tiub kuprum, tiub terlindung)


Proses pengeluaran

Bahan mentah (jalur keluli) → membuka gegelung → ricih dan kimpalan hujung → bahan terkumpul → perataan bukan kuasa → pembentuk kilang → kimpalan frekuensi tinggi → menanggalkan burr di luar jahitan kimpalan → penyejukan → saiz → luruskan secara kasar → pemotongan panjang tetap → tiub penamat → pek


Spesifikasi teknikal (Gambar hanya untuk rujukan)

1 、 Uncoiler hidraulik dua sisi
Fungsi Fungsi unit ini adalah untuk membongkar keseluruhan gegelung jalur keluli dan menyediakan bahan mentah yang diperlukan untuk mesin pembentuk.
Memuatkan Berat Maks. 1.5 Tan /
kepala kon Kepala kon dua, kawalan jauh motor hidraulik putaran automatik, n dan penggantian bahan
Jenis struktur kepala kerucut gabungan gelangsar, kukuh dan stabil
Kembangkan jenis Pengembangan hidraulik
Bahan kepala kon Spindle: 42CrMo, penempaan, pembajaan keseluruhan;
Plat arka: 45# pembajaan keseluruhan
Gelangsar baji: 45# keluli terbaja
Jenis brek Jenis pneumatik
Peranti penyekat bahan Mod manual

2 、 Gunting dan pengimpal punggung

(Nota: Hanya yang mempunyai ketebalan 0.5mm atau lebih boleh digunakan)
Fungsi Fungsinya ialah mencukur dan menjajarkan kepala dan hujung dua jalur yang berbeza, memotong bahagian yang tidak teratur, dan mengimpal dua jalur bersama-sama supaya talian boleh berfungsi secara berterusan
Jenis ricih Gunting pneumatik, bahan: Cr12MoV
Jenis pengapit Pengapit pneumatik
Jenis kimpalan Kimpalan automatik TIG

3.1 、 Menegak - jenis Akumulator (Julat lebar boleh dilaraskan secara elektrik dengan rantai)
Fungsi Ia digunakan untuk mengumpul jalur keluli yang mencukupi untuk memastikan mesin berjalan secara berterusan
Saiz luar Panjang 5.5 m
Motor makan 3KW (Motor AC dengan peraturan kelajuan frekuensi berubah-ubah)
Kelajuan memberi makan MAX 200m/min
Kapasiti penyimpanan 150～300m

3.2 、 Penumpuk mendatar
(3.1 dan 3.2 untuk dipilih oleh pelanggan)
Fungsi Ia digunakan untuk mengumpul jalur keluli yang mencukupi untuk memastikan mesin berjalan secara berterusan
Saiz luar O.D. 3.0m
Motor makan 11 KW (motor AC dengan peraturan kelajuan frekuensi berubah-ubah)
Motor simpanan 15 KW (motor AC dengan peraturan kelajuan frekuensi berubah-ubah)
Kelajuan memberi makan MAX200m/min

4、 Membentuk dan mensaiz mesin utama (lapan depan, enam belakang, katil integral) Mesin utama
Susunan unit：
Membentuk：2 penggelek merata→V→7 penggelek meratakan→V→1 H→1 V→2 H→2 V→3H →3V→4H→4 V→5 H→5 V→6H→6 V→7 H→7V→8H→8V
Pemandu dan 2 atau 3 penggelek Extrude → Pengikis → Menggilap → Penyejukan Air
Saiz：1 V→1 H→2 V→2 H→3 V→3 H→4 V→4 H→5 V→5 H→6V→6 H→ukuran kelajuan→Meluruskan 1
1 ） Peranti Suapan dan Meratakan
Fungsi
dengan peranti meratakan 7 gulung untuk memasuki mesin pembentuk dengan mantap
Struktur
1roll Anti lompat, 2 guling Membimbing menegak, 7 guling meratakan

2 ） Mesin membentuk
Fungsi Ia secara beransur-ansur boleh memerah jalur keluli ke dalam tiub kosong dengan membentuk gulungan, dan hantar ke mesin kimpalan,
Jenis membentuk Bentuk W dibuat, jenis lubang jejari dua kali
Pendirian guling mendatar 8dirian
Pendirian guling menegak 8 berdiri

Pendirian guling mendatar

Struktur
Bingkai gantri lajur dua, dengan bingkai hujung operasi yang mampu menggantikan gulungan sisi
Bahan dirian mendatar Bahagian keluli tuang ketepatan
Diameter aci mendatar Φ40mm
Bahan aci mendatar 42CrMo, HB260~290 yang dinormalkan, pelindapkejutan frekuensi tinggi permukaan HRC50~55
Pembajaan Pelindapkejutan permukaan
Pilihan: Peranti dudukan gulung mendatar menggunakan pelarasan segerak gear cacing dan pembaris, yang boleh melaraskan ketinggian gelangsar pada penggelongsor rata dengan tepat dan serentak, menjadikannya lebih mudah dan lebih tepat untuk menukar saiz yang berbeza. （harga tambahan）

Pendirian guling menegak
Struktur Struktur pangsi berganda, diperkukuh dan diikat dengan plat tarik; Kilang penggelek dipasang pada aci penggelek melalui galas, menjadikannya mudah untuk menukar penggelek.
Bahan dirian menegak QT400Gelangsar adalah jenis slot (ketepatan tinggi, tidak mudah rosak)
Diameter aci menegak Φ25mm
Bahan aci menegak 40Cr, HB260~290 yang dinormalkan, pelindapkejutan frekuensi tinggi permukaan HRC50~55
Pembajaan Pelindapkejutan permukaan
Kaedah pelarasan roller
Pusat dan kedudukan dua aci penggelek dilaraskan dengan melaraskan lengan skru, dan nat pelaras ialah nat tembaga; Ketinggian penggelek menegak ditala halus dengan melaraskan nat.

kotak gear
Kuantiti 4ditetapkan
Bahan kotak QT400
Jenis penghantaran Penghantaran gear serong lingkaran
Bahan gear serong lingkaran

20CrMnTi

Penempaan, rawatan pelindapkejutan permukaan gigi
Bahan aci gear 40Cr, HB260~290 yang dinormalkan, pelindapkejutan frekuensi tinggi permukaan HRC50~55
Pembajaan Pelindapkejutan permukaan

3) bahagian kimpalan
① Membimbing
Fungsi Fungsi unit ini adalah untuk menghantar kosong tiub ke alat penyemperit
Struktur Jenis 2-gulung, boleh laras secara mendatar dan menegak, dan boleh berputar pada sudut tertentu. Pelarasan mendatar dan menegak dibuat menggunakan rod skru, manakala pelarasan putaran bingkai dibuat menggunakan gear cacing.
bahan aci 40Cr, HB260~290 yang dinormalkan, pelindapkejutan frekuensi tinggi permukaan HRC50~55
Pembajaan Pelindapkejutan permukaan
② Peranti memerah (SQ jenis dua atau Tiga roller)
Fungsi jahitan kimpalan akan tertutup
Struktur Dua atau Tiga penggelek jenis SQ, Struktur pangsi berganda, pengancing yang diperkukuh dengan plat tarik
bahan aci 40Cr, HB260~290 yang dinormalkan, pelindapkejutan frekuensi tinggi permukaan HRC50~55
Pembajaan Pelindapkejutan permukaan
③ Pengikis
Fungsi gunakan pisau pengikis untuk mengeluarkan manik kimpalan luar, jahitan kimpalan akan licin dan jelas.
Struktur Pelarasan skru, pisau boleh laras cepat
④ Menggilap
Fungsi Menstabilkan paip keluli dan meratakan burr luar dan bahagian yang tidak rata
bahan aci 40Cr, HB260~290 yang dinormalkan, pelindapkejutan frekuensi tinggi permukaan HRC50~55Tempering Surface quenching
4) Tangki penyejuk
Fungsi pakai jenis penyemburan tangki air untuk memastikan tiub kosong cukup menyejukkan.
Struktur Struktur dikimpal jenis kotak, paip air atas dibuat menjadi bentuk semburan untuk menyembur dan menyejukkan paip keluli.



5

Mesin saiz

Fungsi
Fungsi peranti segi empat tolak jenis empat gulung adalah untuk mengubah bentuk paip keluli berbentuk ketepatan dalam talian menjadi paip jarak segi empat sama dan meluruskannya secara kasar untuk mencapai dimensi dan kerataan geometri yang ideal.
① Pendirian mendatar 6 ditetapkan, sama seperti membentuk mesin
② Pendirian guling menegak 6 ditetapkan, sama seperti membentuk mesin

3）Peranti meluruskan (Lihat bahasa Turki terakhir - kepala di atas)
Jenis peranti Meluruskan
Turki - kepala, boleh diputar 360°
Struktur
2/4 - rangka roll, dengan rolling roll diagihkan pada permukaan yang sama, boleh laras secara mendatar dan menegak, dan mampu berputar pada sudut tertentu. Pelarasan mendatar dan menegak dibuat menggunakan rod skru, manakala pelarasan putaran bingkai dibuat menggunakan gear cacing.
Diameter aci Φ25mm
Bahan aci 40Cr, HB260~290 yang dinormalkan, pelindapkejutan frekuensi tinggi permukaan HRC50~55
Pembajaan Pelindapkejutan permukaan

6) Peranti didorong utama
Jalan Pandu
Motor→Penurun→Kotak gear→Aci sejagat→Aci mendatar
Model motor utama, kuasa Motor DC 45KW ， 1 set ；
Pengurang ZLY160 ， 1 set ；
Kotak gear Membentuk bahagian ： 4 set ； Bahagian saiz ： 3 set
Kotak penghantaran gear payung lingkaran, dengan kapasiti galas beban yang tinggi, kecekapan penghantaran yang tinggi dan hayat perkhidmatan yang panjang.

Bahan gear payung lingkaran：20CrMnTi， Pembajaan Pelindapkejutan permukaan 。 Kedalaman lapisan berkarburkan1.1～1.5mm, kekerasan pelindapkejutan permukaan HRC55～60。

5 、 penggelek
Gulung bahan ： Cr12 ， Kekerasan rawatan haba: HRC58 - 62. Pemotongan wayar alur kunci dan pemesinan CNC memastikan ketepatan bentuk lubang, dan pengilapan permukaan kerja.
extrude roll bahan ： H13 ， Kekerasan rawatan haba: HRC50 - 53. Pemotongan wayar alur kunci, pelarik CNC profil, pengilat permukaan kerja.
Gulunger pad bahan ： 45# keluli.

6.1 、 Gergaji pemotong panas
Struktur PLC, pemotongan mata gergaji biasa
（1） Diameter pemotongan maksimum Φ38mm
（2） ketebalan pemotongan maksimum Δ 1.5 mm
（3）panjang dan ketepatan pemotongan L=3～8m,≤±3 mm
(4) jenis pemacu Gergaji pneumatik (kepala gergaji yang diperbesarkan dan diperkukuh)
（5）saiz mata gergaji Φ300mm×Φ50mm×1.5/2.0mm
（6）memandu motor Motor AC 15 KW
(7) motor pemotong Motor AC 7.5 KW
（8）Pengapit Pengapit Udara

6.2 、 Gergaji pemotong sejuk
Struktur Pemotongan terkawal servo
（ 1 ）、 Diameter pemotongan maksimum Φ38mm
（ 2 ）、 ketebalan pemotongan maksimum Δ1.5mm
（ 3 ）、 panjang dan ketepatan pemotongan L=4～8m,≤±2 mm
（ 4 ）、 jenis pemacu Motor servo/skru bola/panduan linear
（ 5 ）、 saiz mata gergaji Keluli berkelajuan tinggi Φ350mm-HSS
（ 6 ）、 memandu motor Motor Servo Yaskawa 11 KW
（ 7 ）、 motor pemotong Motor AC 7.5 KW
（ 8 ） Motor makan Motor Servo Yaskawa 1.8 KW
（ 9 ）、 kelajuan pemotongan 20-120 m/min

7 、 Meja penghantar
Fungsi
Fungsinya adalah untuk mempercepatkan pemisahan paip keluli yang dipotong ke panjang tetap dan mengangkutnya ke kawasan pembungkusan
Motor penghantaran 2.2 KW
Motor AC dengan peraturan kelajuan frekuensi berubah-ubah
Kuantiti of feeding rollers 9 set
Panjang 9 J

8、150KW mesin kimpalan frekuensi tinggi
pengenalan Keseluruhan peralatan dikawal oleh sistem PLC untuk mencapai kawalan saling kunci yang komprehensif dan fungsi diagnosis kesalahan, dan status operasi peralatan dipantau melalui skrin LCD
Komposisi KABINET PEMULIH
KABINET INVERTER
PERANTI PENYEJUKAN
MEJA OPERASI
PENGUBAH
PELARAS KELAJUAN DC

9 、 Mesin penyembur zink (pilihan pelanggan)
Gambaran keseluruhan Arka terbakar di kedua-dua hujung wayar sebagai sumber haba, menyebabkan wayar cair. Pada masa yang sama, udara termampat mengabus wayar cair menjadi titisan gas, yang kemudiannya disembur pada kelajuan tinggi ke permukaan bahan kerja pra-rawatan. Bentuk salutan yang lengkap.
