Spesifikasi teknikal (Gambar hanya untuk rujukan)

1、Penyangga hidraulik dua sisi
Fungsi	Fungsi unit ini adalah untuk membongkar keseluruhan gegelung jalur keluli dan menyediakan bahan mentah yang diperlukan untuk mesin pembentuk.

Memuatkan Berat	Maks. 3.5 Tan /
kepala kon	Kepala kon dua, kawalan jauh motor hidraulik putaran automatik, n dan penggantian bahan

Jenis struktur kepala kerucut	gabungan gelangsar, kukuh dan stabil

Kembangkan jenis	Pengembangan hidraulik

Bahan kepala kon	Spindle: 42CrMo, penempaan, pembajaan keseluruhan;
	Plat arka: 45# pembajaan keseluruhan
	Gelangsar baji: 45# keluli terbaja
Jenis brek	Jenis pneumatik

Peranti penyekat bahan	Mod manual

2 、 Gunting dan pengimpal punggung


Fungsi	Fungsinya ialah mencukur dan menjajarkan kepala dan hujung dua jalur yang berbeza, memotong bahagian yang tidak teratur, dan mengimpal dua jalur bersama-sama supaya talian boleh berfungsi secara berterusan

Jenis ricih	Gunting pneumatik, bahan: Cr12MoV

Jenis pengapit	Pengapit pneumatik

Jenis kimpalan	Kimpalan automatik TIG

3.1 、 Menegak - jenis Akumulator (Julat lebar boleh dilaraskan secara elektrik dengan rantai)
Fungsi	Ia digunakan untuk mengumpul jalur keluli yang mencukupi untuk memastikan mesin berjalan secara berterusan

Saiz luar	Panjang 6.0 m

Motor makan	7.5KW (Motor AC dengan peraturan kelajuan frekuensi berubah-ubah)
Kelajuan memberi makan	MAX 200m/min
Kapasiti penyimpanan	150～300m

3.2 、 Penumpuk mendatar (3.1 dan 3.2 untuk dipilih oleh pelanggan)

Fungsi	Ia digunakan untuk mengumpul jalur keluli yang mencukupi untuk memastikan mesin berjalan secara berterusan
Fungsi
Saiz luar	O.D. 4.2m
Motor makan	11 KW (motor AC dengan peraturan kelajuan frekuensi berubah-ubah)
Motor simpanan	15 KW (motor AC dengan peraturan kelajuan frekuensi berubah-ubah)
Kelajuan memberi makan	MAX200m/min

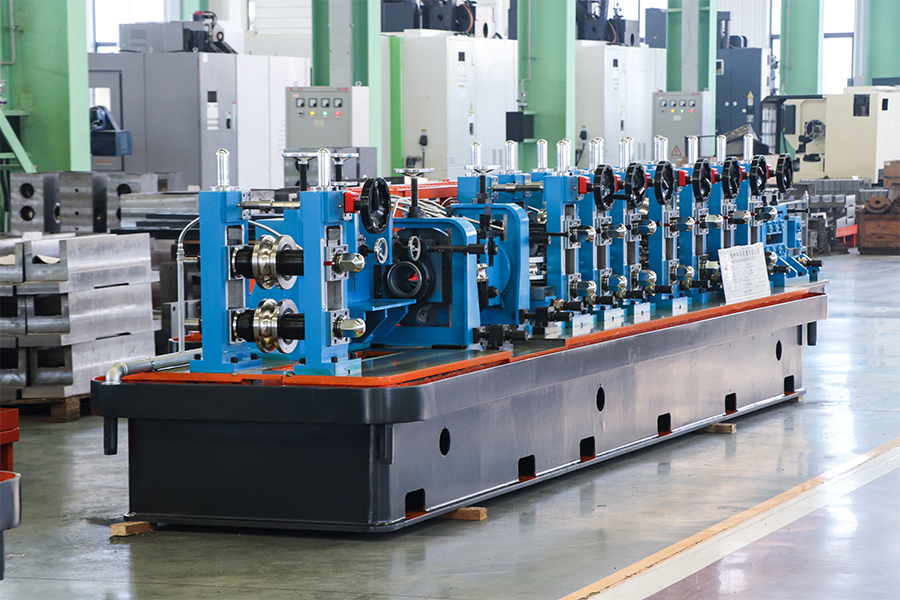

2. Membentuk dan mensaiz mesin utama (tujuh depan dan lima belakang 4 petak tolak kepala Turki, badan katil belah) Mesin utama
Susunan unit：
	Membentuk：2 penggelek merata→V→7 penggelek meratakan→V→1 H→1 V→2 H→2 V→3H →3V→4 H→4 V→5 H→5 V→6H→6 V→7 H→7V

	Pemandu dan 2 atau 3 penggelek Extrude → Pengikis → Menggilap→ Penyejukan Air

	Saiz：1 V→1 H→2 V→2 H→3 V→3 H→4 V→4 H→5 V→5 H→6V→6 H →ukuran kelajuan→Meluruskan 1→Meluruskan 2→V
1 ） Peranti Suapan dan Meratakan
Fungsi
	dengan peranti meratakan 7 gulung untuk memasuki mesin pembentuk dengan mantap
Struktur
	1roll Anti lompat, 2 guling Membimbing menegak, 7 guling meratakan

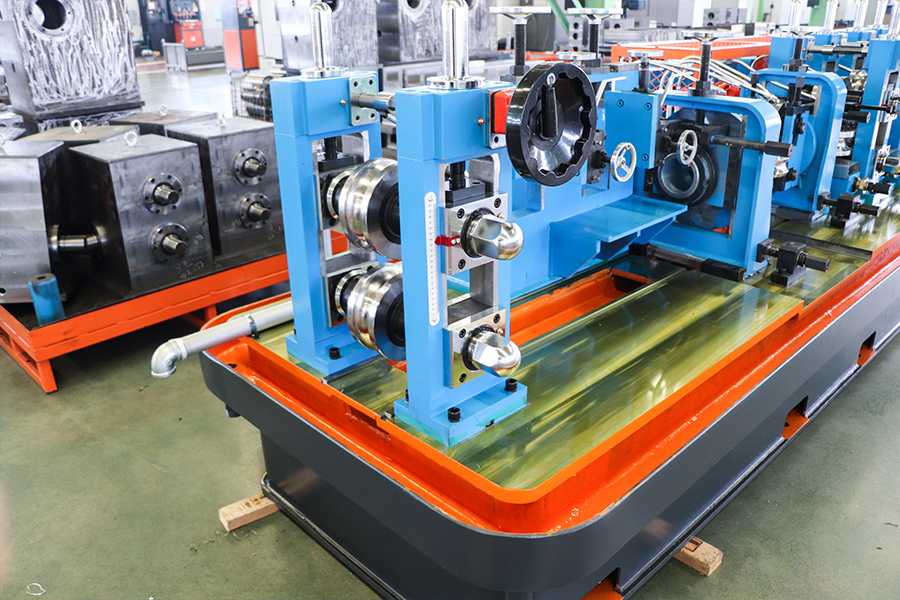

2 ） Mesin membentuk (jenis split)

Fungsi	Ia secara beransur-ansur boleh memerah jalur keluli ke dalam tiub kosong dengan membentuk gulungan, dan hantar ke mesin kimpalan,

Jenis membentuk	Bentuk W dibuat, jenis lubang jejari dua kali

Pendirian guling mendatar	7diri
Pendirian guling menegak	7diri
Pendirian guling mendatar

Kuantiti	7ditetapkan
Struktur
Struktur	Bingkai gantri lajur dua, dengan bingkai hujung operasi yang mampu menggantikan gulungan sisi
Bahan dirian mendatar	Bahagian keluli tuang ketepatan
Diameter aci mendatar	Φ60mm
Bahan aci mendatar	42CrMo, HB260~290 yang dinormalkan, pelindapkejutan frekuensi tinggi permukaan HRC50~55
Bahan aci mendatar	Pembajaan Pelindapkejutan permukaan
Pilihan: Peranti dudukan gulung mendatar menggunakan pelarasan segerak gear cacing dan pembaris, yang boleh melaraskan ketinggian gelangsar pada penggelongsor rata dengan tepat dan serentak, menjadikannya lebih mudah dan lebih tepat untuk menukar saiz yang berbeza. （harga tambahan）

Pendirian guling menegak
Kuantiti	7diri
Struktur	Struktur pangsi berganda, diperkukuh dan diikat dengan plat tarik; Kilang penggelek dipasang pada aci penggelek melalui galas, menjadikannya mudah untuk menukar penggelek.

Bahan dirian menegak	QT400 Gelangsar adalah jenis slot (ketepatan tinggi, tidak mudah rosak)
Diameter aci menegak	Φ40mm
Bahan aci menegak	40Cr, HB260~290 yang dinormalkan, pelindapkejutan frekuensi tinggi permukaan HRC50~55
	Pembajaan Pelindapkejutan permukaan
Kaedah pelarasan roller	Pusat dan kedudukan dua aci penggelek dilaraskan dengan melaraskan lengan skru, dan nat pelaras ialah nat tembaga; Ketinggian penggelek menegak ditala halus dengan melaraskan nat.

kotak gear
Kuantiti	7set
Bahan kotak	QT400
Jenis penghantaran	Penghantaran gear serong lingkaran
Bahan gear serong lingkaran
Bahan gear serong lingkaran	20CrMnTi Penempaan, rawatan pelindapkejutan permukaan gigi
Bahan aci gear	40Cr, HB260~290 yang dinormalkan, pelindapkejutan frekuensi tinggi permukaan HRC50~55
Bahan aci gear	Pembajaan Pelindapkejutan permukaan

3) bahagian kimpalan
① Membimbing
Fungsi	Fungsi unit ini adalah untuk menghantar kosong tiub ke alat penyemperit
Struktur	Jenis 2-gulung, boleh laras secara mendatar dan menegak, dan boleh berputar pada sudut tertentu. Pelarasan mendatar dan menegak dibuat menggunakan rod skru, manakala pelarasan putaran bingkai dibuat menggunakan gear cacing.
Struktur
bahan aci	40Cr, HB260~290 yang dinormalkan, pelindapkejutan frekuensi tinggi permukaan HRC50~55
bahan aci	Pembajaan Pelindapkejutan permukaan
② Peranti memerah (SQ jenis dua atau Tiga roller)
Fungsi	jahitan kimpalan akan tertutup
Struktur	Dua atau Tiga penggelek jenis SQ, Struktur pangsi berganda, pengancing yang diperkukuh dengan plat tarik
bahan aci	40Cr, HB260~290 yang dinormalkan, pelindapkejutan frekuensi tinggi permukaan HRC50~55
bahan aci	Pembajaan Pelindapkejutan permukaan
③ Pengikis
Fungsi	gunakan pisau pengikis untuk mengeluarkan manik kimpalan luar, jahitan kimpalan akan licin dan jelas.
Struktur	2 set pengikis; Pengikis boleh dilaraskan ke atas, bawah dan mendatar, serta mempunyai fungsi mengangkat pantas. Palet atau penggelek disediakan di bawah pemegang bilah;
④ Menggilap
Fungsi	Menstabilkan paip keluli dan meratakan burr luar dan bahagian yang tidak rata
bahan aci	40Cr, HB260~290 yang dinormalkan, pelindapkejutan frekuensi tinggi permukaan HRC50~55Tempering Surface quenching
4) Tangki penyejuk
Fungsi	pakai jenis penyemburan tangki air untuk memastikan tiub kosong cukup menyejukkan.
Fungsi
Struktur	Struktur dikimpal jenis kotak, paip air atas dibuat menjadi bentuk semburan untuk menyembur dan menyejukkan paip keluli.
Struktur

5) Mesin pensaiz (6 dirian mendatar 6 dirian menegak 2 peranti meluruskan)
Fungsi
Fungsi	Fungsi peranti segi empat tolak jenis empat gulung adalah untuk mengubah bentuk paip keluli berbentuk ketepatan dalam talian menjadi paip jarak segi empat sama dan meluruskannya secara kasar untuk mencapai dimensi dan kerataan geometri yang ideal.
① Pendirian mendatar	6 set, sama seperti membentuk mesin
② Pendirian guling menegak	6 set, sama seperti membentuk mesin

3）Peranti meluruskan 2 set meluruskan kepala Turki 2 set penggelek menegak (Lihat bahasa Turki terakhir - kepala di atas)
Jenis peranti Meluruskan
	Turki - kepala, boleh diputar 360°
Struktur
	2/4 - rangka roll, dengan rolling roll diagihkan pada permukaan yang sama, boleh laras secara mendatar dan menegak, dan mampu berputar pada sudut tertentu. Pelarasan mendatar dan menegak dibuat menggunakan rod skru, manakala pelarasan putaran bingkai dibuat menggunakan gear cacing.
Diameter aci	Φ30mm
Bahan aci	40Cr, HB260~290 yang dinormalkan, pelindapkejutan frekuensi tinggi permukaan HRC50~55
	Pembajaan Pelindapkejutan permukaan

6) Peranti didorong utama
Jalan Pandu
Jalan Pandu	Motor→Penurun→Kotak gear→Aci sejagat→Aci mendatar
Model motor utama, kuasa	Motor DC 160KW ， 1 set ；
Pengurang	ZLY224 ，1 set ；
Kotak gear	Membentuk bahagian ：7 set ； Bahagian saiz ：6 set

	Kotak penghantaran gear payung lingkaran, dengan kapasiti galas beban yang tinggi, kecekapan penghantaran yang tinggi dan hayat perkhidmatan yang panjang.
	Bahan gear payung lingkaran：20CrMnTi， Pembajaan Pelindapkejutan permukaan 。 Kedalaman lapisan berkarburkan1.1～1.5mm, kekerasan pelindapkejutan permukaan HRC55～60。

5 、 penggelek
gulung	bahan ： Cr12mov ， Kekerasan rawatan haba: HRC58 - 62. Pemotongan wayar alur kunci dan pemesinan CNC memastikan ketepatan bentuk lubang, dan pengilapan permukaan kerja.
extrude roll	bahan ： H13 ， Kekerasan rawatan haba: HRC50 - 53. Pemotongan wayar alur kunci, pelarik CNC profil, pengilat permukaan kerja.
gulunger pad	bahan ： 45# keluli.

6.1 、 Gergaji pemotong panas Pelanggan boleh memilih 6.1 atau 6.2
Struktur	PLC, pemotongan mata gergaji biasa
（1） Diameter pemotongan maksimum	Φ63.5mm
（2） ketebalan pemotongan maksimum	δ2.5mm
（3）panjang dan ketepatan pemotongan	L=3～8m,≤±3 mm
(4) jenis pemacu	Mengangkat dan menurunkan gergaji pneumatik (kepala gergaji diperbesar dan diperkukuh)
（5）saiz mata gergaji	Φ500mm×Φ65mm×2.5/3.0mm
（6）memandu motor	Motor AC 15 KW
(7) motor pemotong	Motor AC 15 KW
（8）Pengapit	Pengapit Udara

6.2 、 Gergaji pemotong sejuk Pelanggan boleh memilih 6.1 atau 6.2
Struktur	Pemotongan terkawal servo
（ 1 ）、 Diameter pemotongan maksimum	Φ63.5mm
（ 2 ）、 ketebalan pemotongan maksimum	Δ2.5mm
（ 3 ）、 panjang dan ketepatan pemotongan	L=4～8m,≤±2 mm
（ 4 ）、 jenis pemacu	Motor servo/skru bola/panduan linear
（ 5 ）、 saiz mata gergaji	Φ400mm-HSS keluli berkelajuan tinggi
（ 6 ）、 memandu motor	Motor Servo Yaskawa 11 KW
（ 7 ）、 motor pemotong	Motor AC 11 KW
（ 8 ） Motor makan	Motor Servo Yaskawa 1.8 KW
（ 9 ）、 kelajuan pemotongan	20-120 m/min

7 、 Meja habis
Fungsi
Fungsi	Fungsinya adalah untuk mempercepatkan pemisahan paip keluli yang dipotong ke panjang tetap dan mengangkutnya ke kawasan pembungkusan
Motor penghantaran	2.2 KW
Motor penghantaran	Motor AC dengan peraturan kelajuan frekuensi berubah-ubah
Kuantiti of feeding rollers	9 set
Panjang	9 J

8、200KW mesin kimpalan frekuensi tinggi
pengenalan	Keseluruhan peralatan dikawal oleh sistem PLC untuk mencapai kawalan saling kunci yang komprehensif dan fungsi diagnosis kesalahan, dan status operasi peralatan dipantau melalui skrin LCD

Komposisi	KABINET PEMULIH
	KABINET INVERTER
	PERANTI PENYEJUKAN
	MEJA OPERASI
	PENGUBAH
	PELARAS KELAJUAN DC

9 、 Mesin penyembur zink (pilihan pelanggan)
Gambaran keseluruhan	Arka terbakar di kedua-dua hujung wayar sebagai sumber haba, menyebabkan wayar cair. Pada masa yang sama, udara termampat mengabus wayar cair menjadi titisan gas, yang kemudiannya disembur pada kelajuan tinggi ke permukaan bahan kerja pra-rawatan. Bentuk salutan yang lengkap.

Model mesin	Julat pengeluaran	Julat ketebalan dinding	Kelajuan pengilangan	Kuasa frekuensi tinggi
HG50	Φ19~Φ63.5 mm	δ0.8~2.5 mm	20~100	200KW
HG50	□15×15~50×50	□δ≤2.0mm	20~100	200KW

item	Parameter	Teguran
Arah suapan	Kemasukan kiri atau kanan (bergantung pada susun atur proses bengkel pelanggan)	Menghadapi peralatan, arah kemasukan bahan mentah

Jumlah kuasa peralatan	Kira-kira 440KW(Mesin utama 160KW Frekuensi tinggi 200KW Mesin tambahan 80KW)

Standard voltan bekalan kuasa	380V/50HZ; Sistem empat wayar tiga fasa	Kabinet pengedaran voltan rendah, kabel, disediakan sendiri oleh pelanggan

Kawasan peralatan dilindungi	L40-45M×W 4.5M	Mengikut susun atur peralatan

Kawasan mesin kimpalan frekuensi tinggi dilindungi	L6M×W 3M×H 2.8M

Bekalan air (kitar semula)	Satu kolam penyejuk: 30m³; Satu set pam tekanan tinggi. Sebagai alternatif, pembekal boleh memberikan pembeli lukisan kilang, dan berdasarkan lukisan itu, buat pelan susun atur laluan air.	Pelanggan menyediakan sendiri kolam air, pam air, sistem paip dan menara penyejuk

Bekalan udara	Pemampat udara: satu set 1.6m³untuk paip keluli biasa; jika paip Bergalvani memerlukan 3.5m³	Pelanggan menyediakan sendiri pemampat udara, tangki simpanan udara dan saluran paip

Peralatan mengangkat	Pesawat 5~10Tan: dua set	Pelanggan menyediakan sendiri
Bahagian boleh guna biasa	（1）Pisau pencakar
	（2）Bilah gergaji
	（3）Ferit
	（4）Gegelung aruhan (Tiub kuprum, tiub terlindung)

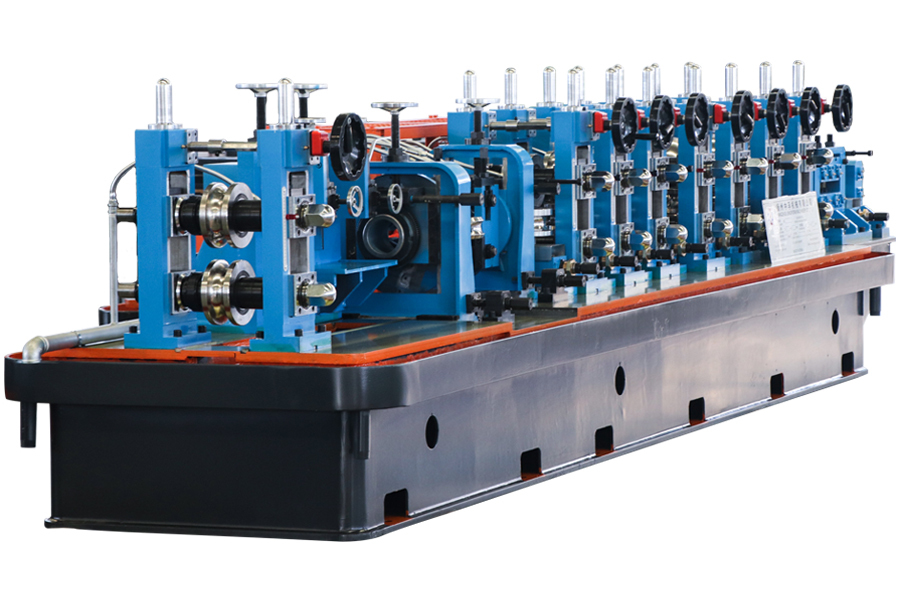

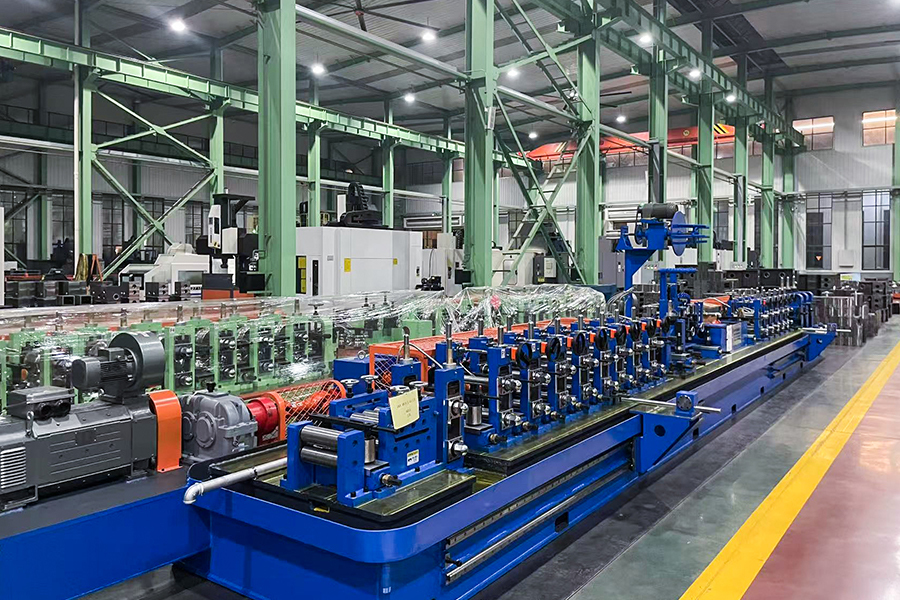

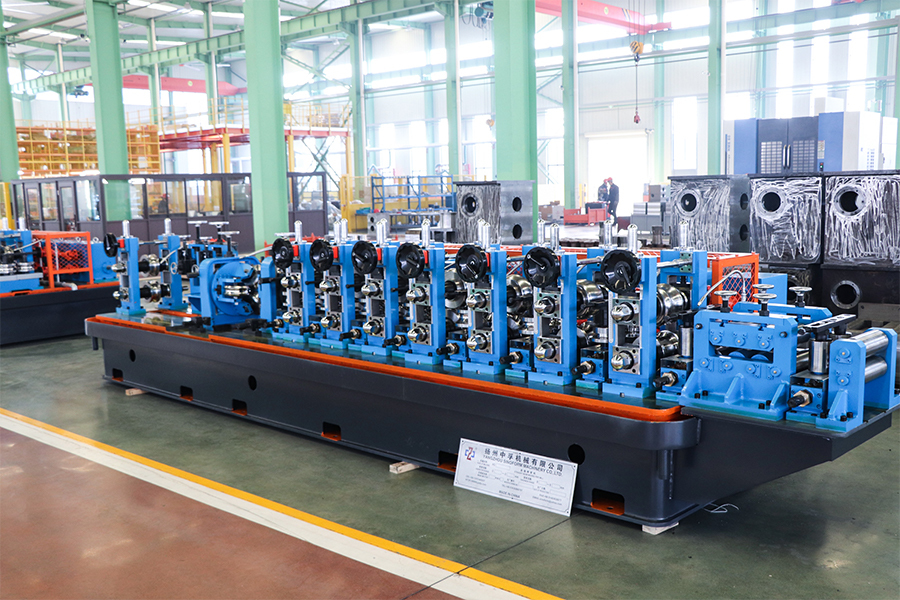

Talian Kilang Tiub HG50 ERW
