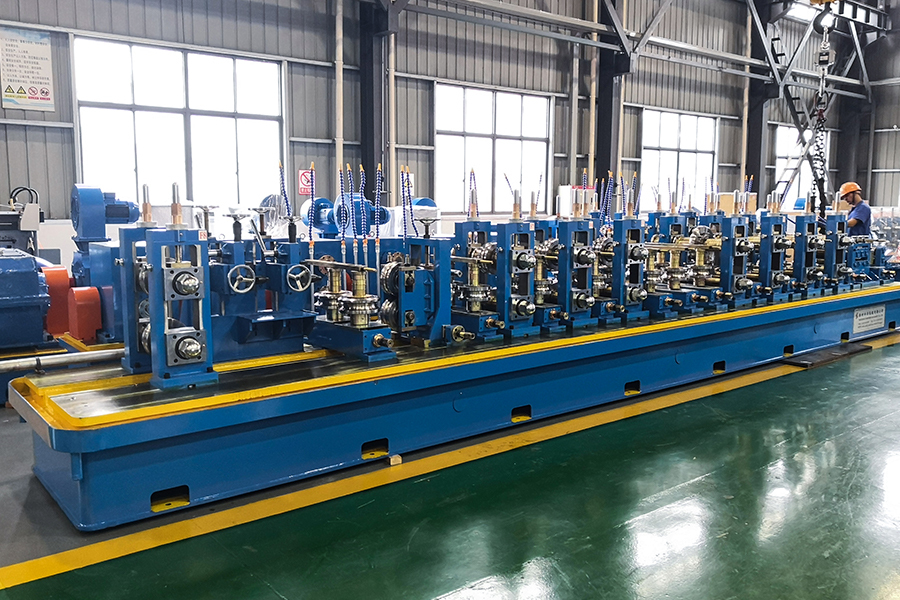

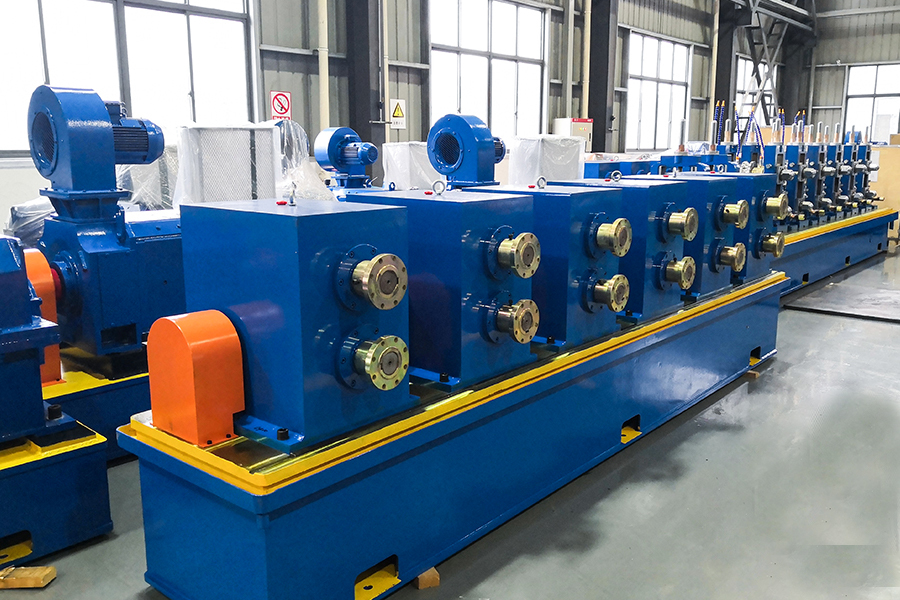

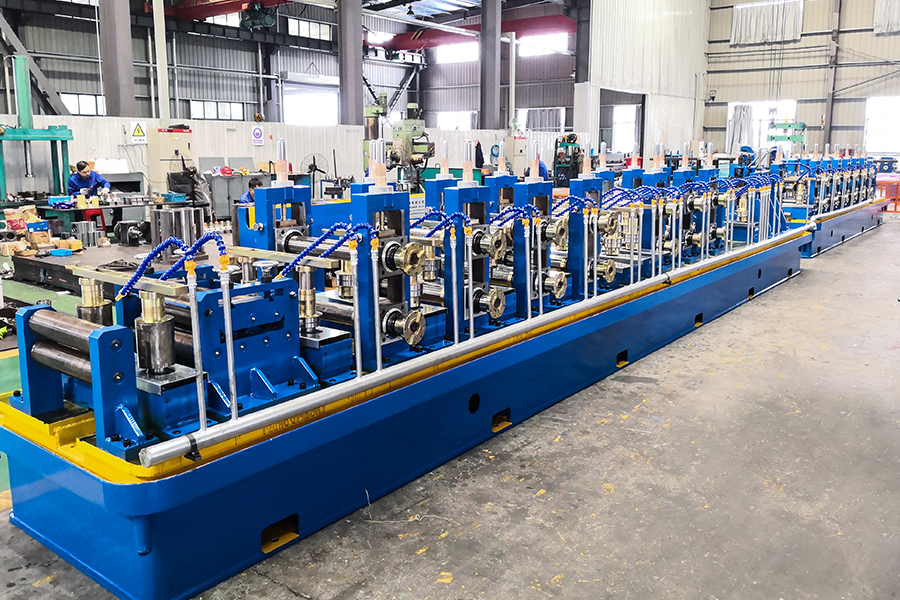

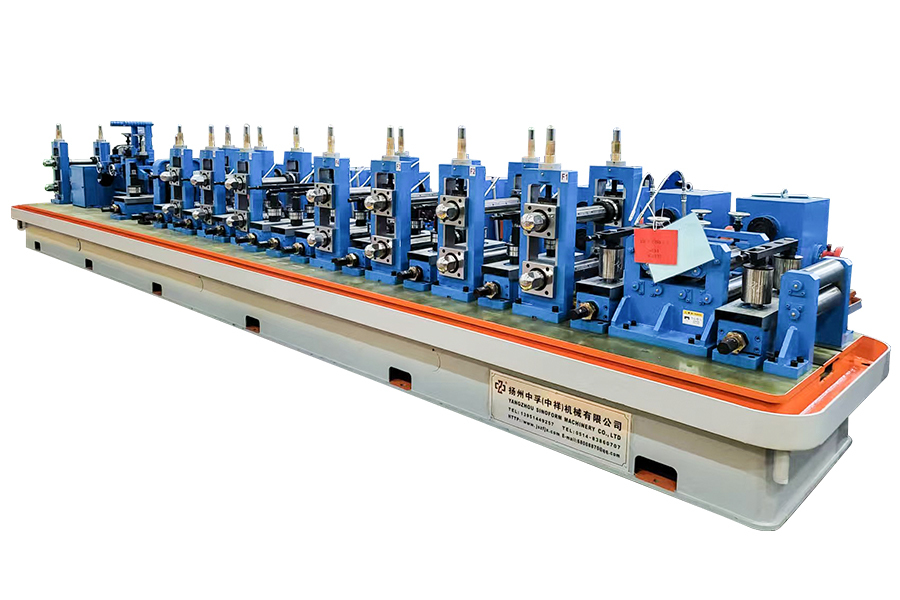

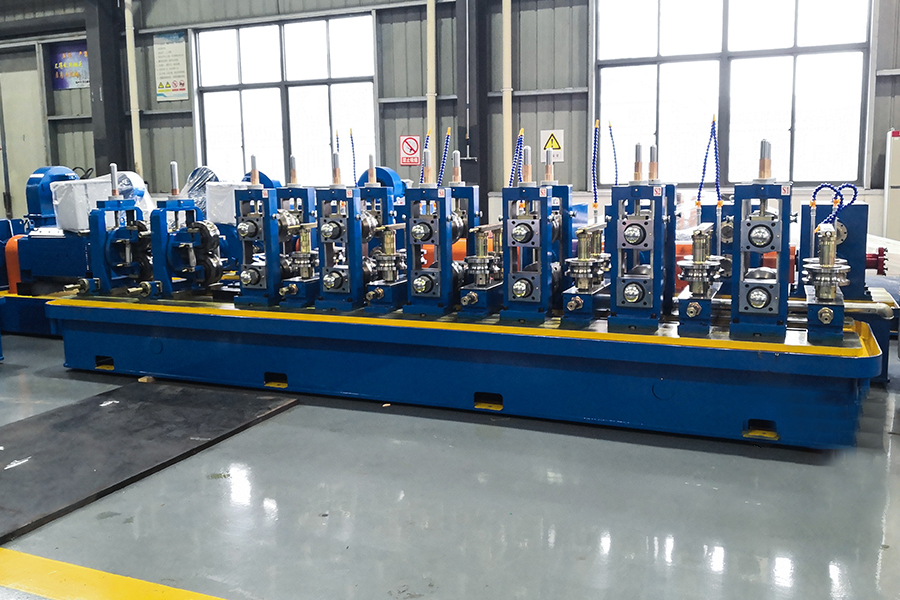

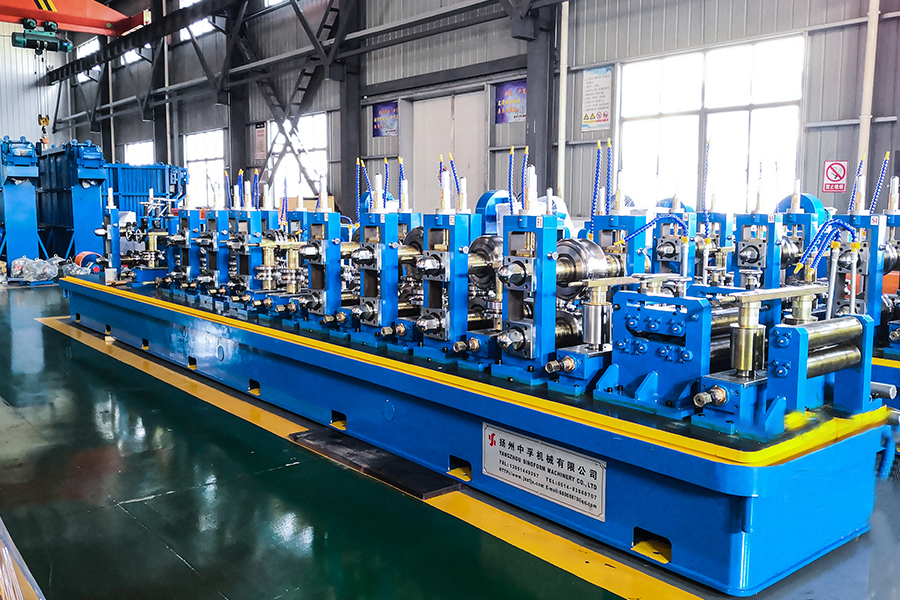

Mesin Pembuat Paip HG127

Prestasi teknikal utama dan penerangan terperinci barisan pengeluaran

Model mesin Julat pengeluaran Julat ketebalan dinding Kelajuan pengilangan Kuasa frekuensi tinggi
HG90 Φ30/48~Φ115 mm δ1.5~4.5 mm 20~60 300KW
□25×25~90×90 □δ≤3.5mm
SEBELUM: Tiada artikel sebelum ini Seterusnya: Barisan kilang tiub HG76 ERW

1. Keperluan bengkel

item Parameter Teguran
Arah suapan Kemasukan kiri atau kanan (bergantung pada susun atur proses bengkel pelanggan) Menghadapi peralatan, arah kemasukan bahan mentah
Jumlah kuasa peralatan

Kira-kira 770KW(Mesin Utama 320KW Frekuensi tinggi300KW Mesin tambahan150KW)

Standard voltan bekalan kuasa 380V/50Hz; Sistem empat wayar tiga fasa Kabinet pengedaran voltan rendah, kabel, disediakan sendiri oleh pelanggan
Kawasan peralatan dilindungi

L 55-65M×W 4.5M

Mengikut susun atur peralatan
Kawasan mesin kimpalan frekuensi tinggi dilindungi L 6M×W 3M×H 2.8M
Bekalan air (kitar semula)

Satu kolam penyejuk: 30m³; Satu set pam tekanan tinggi. Sebagai alternatif, pembekal boleh memberikan pembeli lukisan kilang, dan berdasarkan lukisan itu, buat pelan susun atur laluan air.

Pelanggan menyediakan sendiri kolam air, pam air, sistem paip dan menara penyejuk
Bekalan udara Pemampat udara: satu set 1.6m³untuk paip keluli biasa; jika paip Bergalvani memerlukan 3.5m³ Pelanggan menyediakan sendiri pemampat udara, tangki simpanan udara dan saluran paip
Peralatan mengangkat Pesawat 5~10Tan: dua set Pelanggan menyediakan sendiri
Bahagian boleh guna biasa （1）Pisau pencakar
（2）Bilah gergaji
（3）Ferit
（4）Gegelung aruhan (Tiub kuprum, tiub terlindung)


Proses pengeluaran
Bahan mentah (jalur keluli) → membuka gegelung → ricih dan kimpalan hujung → bahan terkumpul → perataan bukan kuasa → pembentuk kilang → kimpalan frekuensi tinggi → menanggalkan burr di luar jahitan kimpalan → penyejukan → saiz → luruskan secara kasar → pemotongan panjang tetap → tiub penamat → pek


Spesifikasi teknikal (Gambar hanya untuk rujukan)

1、 Uncoiler hidraulik sebelah tunggal
Fungsi Fungsi unit ini adalah untuk membongkar keseluruhan gegelung jalur keluli dan menyediakan bahan mentah yang diperlukan untuk mesin pembentuk.
Memuatkan Berat Maks. 8.0 Tan/sisi
kepala kon

Kepala kon tunggal

Jenis struktur kepala kerucut gabungan gelangsar, kukuh dan stabil
Kembangkan jenis Pengembangan hidraulik
Bahan kepala kon Spindle: 42CrMo, penempaan, pembajaan keseluruhan;
Plat arka: 45# pembajaan keseluruhan
Gelangsar baji: 45# keluli terbaja
Jenis brek Jenis pneumatik
Peranti penyekat bahan Mod manual

2 、 Gunting dan pengimpal punggung


Fungsi Fungsinya ialah mencukur dan menjajarkan kepala dan hujung dua jalur yang berbeza, memotong bahagian yang tidak teratur, dan mengimpal dua jalur bersama-sama supaya talian boleh berfungsi secara berterusan
Jenis ricih

Gunting hidraulik, bahan: Cr12MoV

Jenis pengapit

Pengapit hidraulik

Jenis kimpalan Kimpalan automatik TIG

3. Penumpuk mendatar

Fungsi Ia digunakan untuk mengumpul jalur keluli yang mencukupi untuk memastikan mesin berjalan secara berterusan
Saiz luar O.D. 5.0m
Motor makan 18.5 KW (Motor AC dengan peraturan kelajuan frekuensi berubah-ubah)
Motor simpanan 22 KW (Motor AC dengan peraturan kelajuan frekuensi berubah-ubah)
Kelajuan memberi makan MAX200m/min

Kapasiti penyimpanan

500～1000m

2. Membentuk dan mensaiz mesin utama (tujuh di hadapan dan lima di belakang, katil belah)

Mesin utama

Susunan unit：

Membentuk：2  penggelek merata→V→7 penggelek meratakan→V→1 H→1 V→2 H→2 V→3H →3V→4 H→4 V(A)→4 V(B)→4 V(C)→5 H→5 V→6H→6 V→7 H→7V

Pemandu dan 2 atau 3 penggelek Extrude →  Pengikis → Menggilap→ Penyejukan Air

Saiz：1 V→1 H→2 V→2 H→3 V→3 H→4 V→4 H→5 V→5 H→6V→6 H →ukuran kelajuan→ Meluruskan 1→ Meluruskan 2→ V

1 ） Peranti meratakan
Fungsi
Dengan peranti meratakan 7-roll untuk memasuki mesin pembentuk dengan mantap
Struktur
1 gulung Anti-lompat, 2 gulung Membimbing menegak, 7 gulung meratakan GCr15, rawatan pelindapkejutan frekuensi tinggi permukaan.

2 ）

Mesin membentuk (jenis split)

Fungsi Ia secara beransur-ansur boleh memerah jalur keluli ke dalam tiub kosong dengan membentuk gulungan, dan menghantarnya ke mesin kimpalan,
Jenis membentuk

Pembentukan "W", jenis lubang jejari dua kali

Pendirian guling mendatar 7 berdiri
Pendirian guling menegak 9 berdiri

Pendirian guling mendatar

Kuantiti

7set

Struktur
Bingkai gantri lajur dua, dengan bingkai hujung operasi yang mampu menggantikan gulungan sisi
Bahan dirian mendatar Bahagian keluli tuang ketepatan
Diameter aci mendatar Φ90mm
Bahan aci mendatar 42CrMo, HB260~290 yang dinormalkan, pelindapkejutan frekuensi tinggi permukaan HRC50~55
Pembajaan Pelindapkejutan permukaan

Pendirian guling menegak

Kuantiti

9 berdiri

Struktur Struktur pangsi berganda, diperkukuh dan diikat dengan plat tarik. Kilang penggelek dipasang pada aci penggelek melalui galas, menjadikannya mudah untuk menukar penggelek.
Bahan dirian menegak Gelangsar ialah jenis slot (ketepatan tinggi, tidak mudah rosak)
Diameter aci menegak

Φ60mm

Bahan aci menegak 40Cr, HB260~290 yang dinormalkan, pelindapkejutan frekuensi tinggi permukaan HRC50~55
Pembajaan Pelindapkejutan permukaan
Kaedah pelarasan roller
Pusat dan kedudukan dua aci penggelek dilaraskan dengan melaraskan lengan skru, dan nat pelaras ialah nat tembaga; Ketinggian penggelek menegak ditala halus dengan melaraskan nat.

kotak gear
Kuantiti 7set
Bahan kotak QT400
Jenis penghantaran Penghantaran gear serong lingkaran
Bahan gear serong lingkaran

20CrMnTi

Penempaan, rawatan pelindapkejutan permukaan gigi
Bahan aci gear 40Cr, HB260~290 yang dinormalkan, pelindapkejutan frekuensi tinggi permukaan HRC50~55
Pembajaan Pelindapkejutan permukaan

3) bahagian kimpalan
①jahitan kimpalan Membimbing
Fungsi

Bimbing jahitan kimpalan, laraskan sudut V kimpalan untuk memastikan jahitan kimpalan boleh diarahkan dengan betul ke dalam kedudukan kimpalan penggelek penyemperitan semasa mengimpal.

Struktur Jenis 2-gulung, boleh laras secara mendatar dan menegak, dan boleh berputar pada sudut tertentu. Pelarasan mendatar dan menegak dibuat menggunakan rod skru, manakala pelarasan putaran bingkai dibuat menggunakan gear cacing.
bahan aci 40Cr, HB260~290 yang dinormalkan, pelindapkejutan frekuensi tinggi permukaan HRC50~55
Pembajaan Pelindapkejutan permukaan
② Peranti memerah (SQ jenis dua atau tiga roller)
Fungsi Jahitan kimpalan akan ditutup
Struktur Dua atau tiga penggelek jenis SQ, Struktur pangsi berganda, pengancing yang diperkukuh dengan plat tarik
bahan aci 40Cr, HB260~290 yang dinormalkan, pelindapkejutan frekuensi tinggi permukaan HRC50~55
Pembajaan Pelindapkejutan permukaan
③ Pengikis
Fungsi Gunakan pisau pengikis untuk mengeluarkan manik kimpalan luar, jahitan kimpalan akan licin dan jelas.
Struktur

2 set pengikis; Pengikis boleh dilaraskan ke atas, bawah dan mendatar, serta mempunyai fungsi mengangkat pantas. Palet atau penggelek disediakan di bawah pemegang bilah.

④ Menggilap
Fungsi Menstabilkan paip keluli dan meratakan burr luar dan bahagian yang tidak rata
bahan aci 40Cr, HB260~290 yang dinormalkan, pelindapkejutan frekuensi tinggi permukaan HRC50~55Tempering Surface quenching
4) Tangki penyejuk
Fungsi gunakan jenis penyemburan tangki air untuk memastikan kosong tiub cukup sejuk.
Struktur Struktur dikimpal jenis kotak, paip air atas dibuat menjadi bentuk semburan untuk menyembur dan menyejukkan paip keluli.

5)

Mesin saiz (6 mendatar, 6 menegak 2 set pelurus Turki)

Fungsi
Fungsi peranti segi empat tolak jenis empat gulung adalah untuk mengubah bentuk paip keluli berbentuk ketepatan dalam talian menjadi paip jarak segi empat sama dan meluruskannya secara kasar untuk mencapai dimensi dan kerataan geometri yang ideal.
① Pendirian mendatar 6 set, sama seperti membentuk mesin
② Pendirian guling menegak 6 set, sama seperti membentuk mesin

3）Peranti meluruskan  2 set meluruskan kepala Turki (Lihat bahasa Turki terakhir - kepala di atas)
Jenis Peranti Meluruskan
Turki - kepala, boleh diputar 360°
Struktur
2/4 - rangka roll, dengan rolling roll diagihkan pada permukaan yang sama, boleh laras secara mendatar dan menegak, dan mampu berputar pada sudut tertentu. Pelarasan mendatar dan menegak dibuat menggunakan rod skru, manakala pelarasan putaran bingkai dibuat menggunakan gear cacing.
Diameter aci Φ40mm
Bahan aci 40Cr, HB260~290 yang dinormalkan, pelindapkejutan frekuensi tinggi permukaan HRC50~55
Pembajaan Pelindapkejutan permukaan

6) Peranti didorong utama
Jalan Pandu
Motor→Penurun→Kotak gear→Aci sejagat→Aci mendatar
Model motor utama, kuasa 160KWKelajuan rendah
Motor DC ，2 set ；
Pengurang

ZLY224

2 set ；
Kotak gear Membentuk bahagian ：7 set ； Bahagian saiz ：6 set
Kotak penghantaran gear payung lingkaran, dengan kapasiti galas beban yang tinggi, kecekapan penghantaran yang tinggi dan hayat perkhidmatan yang panjang.

Bahan gear payung lingkaran: 20CrMnTi， Pelindapkejutan Permukaan Pembajaan。 Kedalaman lapisan berkarburasi 1.1~1.5 mm， kekerasan pelindapkejutan permukaan HRC55～60。

5 、 penggelek
gulung bahan ： Cr12 ， Kekerasan rawatan haba: HRC58-62. Pemotongan wayar alur kunci dan pemesinan CNC memastikan ketepatan bentuk lubang dan pengilapan permukaan kerja.
extrude roll bahan ： H13 ， Kekerasan rawatan haba: HRC50-53. Pemotongan wayar alur kunci, pelarik CNC profil, dan pengilat permukaan kerja.
gulunger pad bahan ： 45# keluli.

6.1 、 Gergaji pemotong panas

Pelanggan boleh memilih 6.1 atau 6.2

Struktur PLC, pemotongan mata gergaji biasa
（1） Diameter pemotongan maksimum

Φ115mm（90*90）

（2） ketebalan pemotongan maksimum

Δ4.5mm

（3）panjang dan ketepatan pemotongan L=3～8m,≤±3 mm
(4) jenis pemacu Mengangkat dan menurunkan gergaji pneumatik (kepala gergaji diperbesar dan diperkukuh)
（5）saiz mata gergaji

Φ700mm×Φ80mm×4.0/5.0mm

（6）memandu motor Motor AC 30 KW
(7) motor pemotong Motor AC 37 KW
（8）Pengapit Pengapit Udara

6.2 、 Gergaji pemotong sejuk
Struktur

Kawalan pengawal gerakan, keluli berkelajuan tinggi HSS / pemotongan bilah gergaji TCTAlloy

（ 1 ）、 Diameter pemotongan maksimum

Φ115mm

（ 2 ）、 ketebalan pemotongan maksimum

Δ4.5mm

（ 3 ）、 panjang dan ketepatan pemotongan L=4～8m,≤±2 mm
（ 4 ）、 jenis pemacu Motor servo/skru bola/panduan linear
（ 5 ）、 saiz mata gergaji

Φ560mm-HSS

keluli berkelajuan tinggi
（ 6 ）、 memandu motor Motor Servo Yaskawa 15 KW
（ 7 ）、 motor pemotong Motor AC 18.5 KW
（ 8 ） Motor makan Motor Servo Yaskawa 2.9 KW
（ 9 ）、 kelajuan pemotongan 20-70 m/min

7 、 meja penghantar
Fungsi
Fungsinya adalah untuk mempercepatkan pemisahan paip keluli yang dipotong ke panjang tetap dan mengangkutnya ke kawasan pembungkusan
Motor penghantaran 3 KW
Motor AC dengan peraturan kelajuan frekuensi berubah-ubah
Kuantiti of feeding rollers 12 set
Panjang 12 M

8、300KW mesin kimpalan frekuensi tinggi
pengenalan Keseluruhan peralatan dikawal oleh sistem PLC untuk mencapai kawalan saling kunci yang komprehensif dan fungsi diagnosis kesalahan, dan status operasi peralatan dipantau melalui skrin LCD
Komposisi KABINET PEMULIH
KABINET INVERTER
PERANTI PENYEJUKAN
MEJA OPERASI
PENGUBAH
PELARAS KELAJUAN DC




9 、 Mesin penyembur zink (pilihan pelanggan)
Gambaran keseluruhan Arka terbakar di kedua-dua hujung wayar sebagai sumber haba, menyebabkan wayar cair. Pada masa yang sama, udara termampat mengabus wayar cair menjadi titisan gas, yang kemudiannya disembur pada kelajuan tinggi ke permukaan bahan kerja pra-rawatan. Bentuk salutan yang lengkap.
